變頻器維修中變頻器易出現過壓和欠壓的故障因素
bmller 2021-05-18

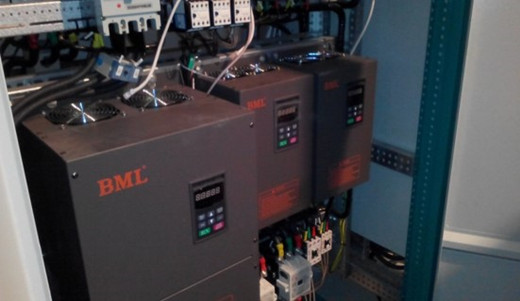

在變頻器維修過程中，需要檢查主回路電壓和控制電壓，以完成輸出控制、過電壓和欠電壓保護功能，確保變頻器的安全運行。
電壓檢測電路的信號采集:取自DC電路的P端和N端，530VDC電壓；通過開關電源電路開關變壓器二次繞組的整流電壓獲得；檢測交流三相輸入電壓的輸入狀態；輔助檢測，檢測充電接觸器的工作狀態。對于變頻器維護控制電壓的檢測，有的型號只采用一種方式，有的采用幾種檢測方式。
變頻器維修電壓檢測電路相關故障代碼:OU過電壓、LU欠電壓、輸入電源斷相、DC電路電壓過低、充電接觸器未關閉、控制電路電壓故障等。
變頻器的維護可以由以下原因引起電壓檢測電路報警:
三相電網電壓過高或過低(表現為DC電路電壓過高或過低)。
充電接觸器線圈燒毀或控制線斷開，接觸器主觸點燒毀。
輸入電源斷開。
輸出斷相。
控制電壓異常(故障少)。
DC回路530V電壓檢測電路本身故障時，變頻器上電或運行時報告電壓和欠電壓故障。
充電接觸器輔助觸點接觸不良或后續控制電路故障，變頻器通電后報告主電路接觸器故障。
輸入電源檢測電路故障時，通電后報告輸入電源斷相故障。
當輸出電壓/頻率檢測電路異常時，運行報告輸出斷相故障。
控制電壓異常，通電時報控制電壓異常。
需要注意的是，由于變頻器在變頻器維護中的智能控制模式，在CPU接收電壓檢測電路信號的過程中，會做出各種有趣的控制動作，報告各種故障代碼。過電壓和欠電壓故障是由于電路元件的變值和基準電壓的漂移造成的。表現為狀態不穩定的報警輸出，在啟動或運行過程中往往會出現隨機故障，需要微調電路元件參數，使電路趨于穩定。
電壓檢測電路的信號采集:取自DC電路的P端和N端，530VDC電壓；通過開關電源電路開關變壓器二次繞組的整流電壓獲得；檢測交流三相輸入電壓的輸入狀態；輔助檢測，檢測充電接觸器的工作狀態。對于變頻器維護控制電壓的檢測，有的型號只采用一種方式，有的采用幾種檢測方式。
變頻器維修電壓檢測電路相關故障代碼:OU過電壓、LU欠電壓、輸入電源斷相、DC電路電壓過低、充電接觸器未關閉、控制電路電壓故障等。
變頻器的維護可以由以下原因引起電壓檢測電路報警:
三相電網電壓過高或過低(表現為DC電路電壓過高或過低)。
充電接觸器線圈燒毀或控制線斷開，接觸器主觸點燒毀。
輸入電源斷開。
輸出斷相。
控制電壓異常(故障少)。
當檢測變頻器的維護電壓并發現電路本身的故障時，也會誤報上述故障，從而保護變頻器停止運行。
DC回路530V電壓檢測電路本身故障時，變頻器上電或運行時報告電壓和欠電壓故障。
充電接觸器輔助觸點接觸不良或后續控制電路故障，變頻器通電后報告主電路接觸器故障。
輸入電源檢測電路故障時，通電后報告輸入電源斷相故障。
當輸出電壓/頻率檢測電路異常時，運行報告輸出斷相故障。
控制電壓異常，通電時報控制電壓異常。
需要注意的是，由于變頻器在變頻器維護中的智能控制模式，在CPU接收電壓檢測電路信號的過程中，會做出各種有趣的控制動作，報告各種故障代碼。過電壓和欠電壓故障是由于電路元件的變值和基準電壓的漂移造成的。表現為狀態不穩定的報警輸出，在啟動或運行過程中往往會出現隨機故障，需要微調電路元件參數，使電路趨于穩定。
